| الاسم التجاري: | RESKY |
| رقم الطراز: | LP14570170SH15 |
| الـ MOQ: | عشرة قطع |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | صندوق ورقي |
| شروط الدفع: | ويسترن يونيون،T/T |
وصف المنتج

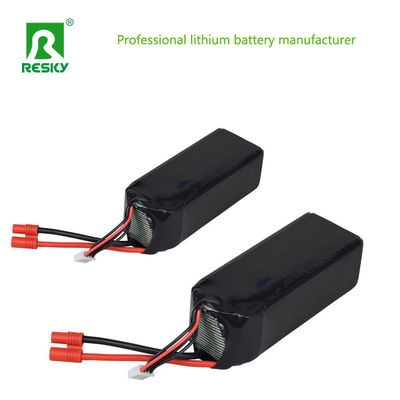

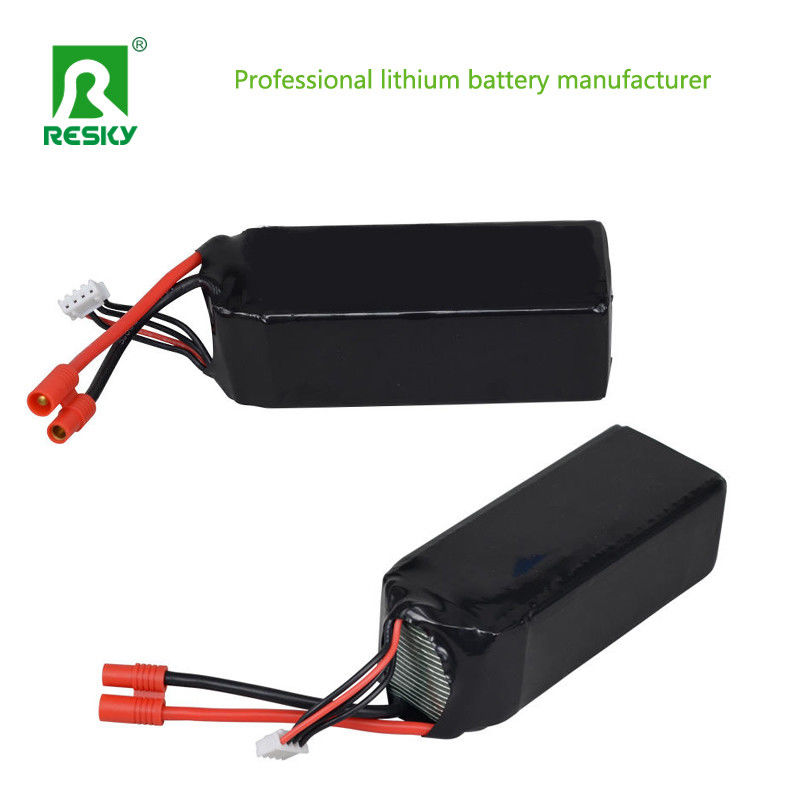

بطارية RC Lipo 15c 4s 6s 22.2V بطارية 16000mAh لـ RC Quadcopter
| لا. | البنود | المواصفات |
| 1 | بطاريات | 3بطارية ليبو بقوة 7 فولت 16000mah |
| 2 | تشغيل الجهد | 4.2 فولت |
| 3 | الجهد الاسمي | 2.75 فولت |
| 4 | السعة الاسمية | 16000mAh 20C التفريغ |
| 5 | تيار الشحن |
الشحن القياسي:0.2C شحن سريع: 0.5C |
| 6 | طريقة التكلفة القياسية | 0.5C CC ((التيار الثابت) شحن إلى 4.2V ، ثم CV ((الجهد الثابت 4.2V) شحن حتى انخفاض تيار الشحن إلى ≤0.05C |
| 7 | وقت الشحن |
الشحن القياسي:2.75 ساعة ((Ref.) الشحن السريع: 2 ساعة ((Ref.) |
| 8 | الحد الأقصى لتيار الشحن | 0.5C |
| 9 | الحد الأقصى لتيار التفريغ | 40.0C |
| 10 | فولتاج قطع التفريغ | 2.75 فولت ((0.2C) |
| 11 | درجة حرارة العمل | شحن: 0 °C ~ 45 °C التفريغ: 0 °C ~ 45 °C |
| 12 | درجة حرارة التخزين | -10°C~ +45°C |
| 13 | البعد | الطول:170±2mm (لا تشمل علامات التبويب) العرض:70±0.5 ملم سمك:14.5±0.2ملم |
| 14 | اختبار السقوط | الخلية يجب أن تسقط من ارتفاع متر مرتين على الأرض الخرسانية لا حريق، لا تسرب |
| 15 | وقت الدورة | ≥500 مرة |
خطوات الإنتاج:
اختيار الخلية
الجودة والقدرة: يتم اختيار خلايا الليثيوم - البوليمر عالية الجودة بعناية بناء على متطلبات تطبيق RC. الخلايا ذات القدرة المناسبة (عادة ما تقاس بالميليامبر - ساعة،mAh) يتم اختيارها لتلبية احتياجات الطاقة والوقت التشغيلي لجهاز RCعلى سبيل المثال، بالنسبة لطائرة بدون طيار RC عالية الأداء والتي تتطلب أوقات طيران أطول، قد يتم اختيار خلايا ذات قدرة أعلى، مثل 3000 - 5000 ميلي أمبير.
معدل الإفراج: معدل تفريغ الخلايا، الذي غالبا ما يشار إليه باسم "C - rating"، هو أيضا عامل حاسم. تطبيقات RC التي تتطلب طاقة عالية، مثل السيارات RC السباقية، تحتاج إلى خلايا ذات تصنيف C عال.مثلاً، خلية مع معدل تفريغ 50C - 100C يمكن أن توفر كمية كبيرة من التيار بسرعة أثناء التسارع أو المناورات الأخرى عالية الطاقة.
تطابق الجهد والقدرة: لضمان الأداء المتسق، يتم مطابقة الخلايا بناءً على الجهد والقدرة. يتم تجميع الخلايا ذات الجهد والقدرات المتشابهة جداً في الدائرة المفتوحة معًا.هذا مهم لأنه في بطارية، إذا كانت هناك اختلافات كبيرة بين الخلايا، قد تتفوق بعض الخلايا أو تفريغها أثناء الاستخدام، مما يؤدي إلى تقليل عمر البطارية ومخاطر أمنية محتملة.تستخدم معدات اختبار متطورة لقياس الخلايا وتصنيفها بدقة.
تنظيف الخلايا: يتم تنظيف الخلايا المختارة بعناية لإزالة أي غبار أو حطام أو بقايا التصنيع.هذا هو لضمان اتصال كهربائي جيد ومنع أي مقاطع قصيرة التي يمكن أن تحدث بسبب الجسيمات الغريبة.
تحضير الفقرة: يتم إعداد علامات البطارية (الموصلات المعدنية على الخلايا). وهذا قد يتضمن قطع، تشكيل،أو إضافة مواد موصلة إضافية إلى علامات التبويب لضمان اتصال موثوق بين الخلايا خلال عملية التجميع.
السلسلة والارتباط المتوازي: يتم توصيل الخلايا إما بسلسلة أو تكوينات موازية ، اعتمادًا على الجهد المطلوب وقدرة مجموعة البطارية. في الاتصال المتسلسل ، يتم جمع جهدات الخلايا.مثلاً، إذا تم توصيل ثلاثة خلايا 3.7 فولت في سلسلة، فإن مجموعة البطارية الناتجة سيكون لها عجلة 3.7 فولت × 3 = 11.1 فولت. في اتصال مواز،السعرات تضيف بينما يبقى الجهد نفسه مثل خلية واحدة.
الحرار: تستخدم تقنيات اللحام عالية الجودة لربط الخلايا. سبيكة اللحام المناسبة، عادةً ما تكون ذات التوصيل الجيد ونقطة الانصهار المنخفضة،يتم تطبيقها على علامات التبويب لإنشاء اتصال كهربائي آمنمن المهم التأكد من أن المفاصل المطاطية نظيفة وسليمة وخالية من أي مفاصل باردة أو عيوب أخرى يمكن أن تؤدي إلى اتصالات عالية المقاومة والإفراط في الحرارة.
نظام إدارة البطارية (BMS): يتم تثبيت نظام BMS لحماية بطارية البطارية من الشحن الزائد، والفراغ الزائد، والتيار الزائد، والدائرة القصيرة.يراقب نظام BMS الجهد والتيار لكل خلية ويتخذ الإجراءات المناسبةعلى سبيل المثال، إذا وصل الجهد في الخلية إلى حد الشحن الزائد أثناء الشحن، فإن BMS ستقطع تيار الشحن.كما أنه يوازن الشحنة بين الخلايا لضمان حتى شحن وتفريغ، وهو أمر حيوي لصحة البطارية على المدى الطويل.
مواد العزل: يتم لف بطارية المجموعة المجمعة بمواد عازلة مثل أنابيب مقاومة للحرارة أو أشرطة عازلة.هذا يوفر العزل الكهربائي ويحمي الخلايا والاتصالات من العوامل الخارجية مثل الرطوبة والأضرار المادية.
الحجرة أو الحجرة: بعض حزم البطاريات يتم وضعها في حزمة مصممة خصيصا.يمكن أن تكون هذه الحالة مصنوعة من البلاستيك أو مواد أخرى ومصممة لتوفير حماية مادية إضافية ويمكن أيضا أن يكون لها ميزات مثل نقاط التثبيت لسهولة التثبيت في جهاز RC.
الاختبار الكهربائي: تخضع البطارية لسلسلة من الاختبارات الكهربائية. وهذا يشمل قياس جهد الدائرة المفتوحة، المقاومة الداخلية، والقدرة.يتم اختبار الحزمة أيضًا في ظل ظروف حمولة مختلفة لضمان أنه يمكن أن يقدم الطاقة الخارجة المتوقعة وأن الجهد يبقى ثابتًا أثناء التفريغ.
اختبار السلامة: يتم إجراء اختبارات تتعلق بالسلامة مثل الإفراط في الشحن والإفراط في التفريغ واختبارات الدائرة القصيرة للتأكد من أن دوائر الحماية تعمل بشكل صحيح.يتم التحقق أيضا من بطارية حزمة لأي علامات من تورم، تسرب أو سلوك غير طبيعي آخر خلال هذه الاختبارات.
التحقق من الأداء: يتم التحقق من أداء مجموعة البطارية مقابل المتطلبات المحددة لتطبيق RC. قد يتضمن ذلك اختبار قدرته على توفير الطاقة للتسارع السريع ،عملية طويلة الأجل، أو وظائف أخرى نموذجية لجهاز RC المقصود به.
الصور:
|
